Вентиляторы осевые с внешнероторным двигателем Рухвак ВО
Компактные осевые вентиляторы производительностью от 250 до 1300 м3/ч предназначены для вентиляции небольших помещений: офисов, кабинетов, санитарных комнат и помещений различного назначения. Вентилятор оснащен алюминиевой крыльчаткой и оборудован круглым корпусом, посредством которого легко монтируется в стеновых проёмах или к системе воздуховодов. Направление движение воздуха от электродвигателя на крыльчатку.
Осевые вентиляторы низкого давления производительностью от 1200 до 72000 м3/ч применяются для вентиляции производственных, общественных и жилых зданий, а также на сельскохозяйственных и промышленных объектах. Также они могут использоваться для обдува технологических установок и отвода тепла.
Общепромышленные осевые вентиляторы изготавливаются из углеродистой стали с полимерным покрытием, по заказу - из коррозионностойкой нержавеющей стали. Фланцевое соединение вентилятора позволяет установить его в сеть воздуховодов или прикрепить к стене. Также можно смонтировать вентилятор на специальных опорах.
Вентилятор работает при температуре окружающей среды от -50 ºС до +45 ºС и изготавливается в двух конструктивных исполнениях 1 (направление потока на электродвигатель) и 2 (направления потока от электродвигателя). Вентиляторы оснащены асинхронным трехфазным электродвигателем типа АИР.
Радиальные вентиляторы низкого давления ВЦ применяются в системах вентиляции и кондиционирования воздуха в жилых, общественных и производственных зданий, а также в вентиляционных установках. Центробежный вентилятор низкого давления ВЦ-4-70 - это вентилятор одностороннего всасывания с рабочим колесом с загнутыми назад лопатками.
Расход от 0,40 до 60,00 тыс. м3/час.
Напор от 63 до 1280 Па.
Вентилятор ВЦ 4-70 имеет:
- рабочее колесо диаметром от 2,5 до 12,5 дм (250 – 1250 мм);
- 6 углов поворота кожуха 0, 45, 90, 135, 270 и 315°;
- 2 направления вращения рабочего колеса - правое или левое;
3 варианта исполнения:
- общего назначения – корпус и опора из оцинкованной стали, рабочее колесо из углеродистой стали с покраской полимерным покрытием.
- общего назначения – из углеродистой стали с покраской полимерным покрытием.
- коррозионно-стойкие - из нержавеющей стали 08Х18H10.
Вентиляторы центробежные ВЦ 14-46
- среднего давления
- 32 лопатки (загнутые вперёд)
- направление вращения: правое или левое
- параметры питающей сети 380В/50Гц
Расход от 0,50 до 45,00 тыс. м3/час.
Напор от 240 до 2970 Па.
Вентилятор ВЦ 14-46 имеет:
- рабочее колесо диаметром от 2 до 8 дм (200-800 мм).
- шесть вариантов углового положения корпуса: 0,45, 90, 135, 270 и 315°.
- два направления вращения рабочего колеса - правое или левое.
3 варианта исполнения:
- общего назначения - из оцинкованной стали.
- общего назначения - из углеродистой стали с покраской полимерным покрытием.
- коррозионно-стойкие - из нержавеющей стали 08Х18H10.
Общие сведения
- - низкого давления
- - загнутые назад лопатки
- - количество лопаток – 12
- - асинхронный электродвигатель
- - выход потока в стороны и вниз
- - изготовлен из оцинкованной стали, рабочее колесо из углеродистой стали с полимерным покрытием.
- - параметры питающей сети 380 В/50 Гц
- - класс защиты электродвигателя IP54
Назначение
- - системы вытяжной вентиляции
- - устанавливается на кровле для перемещения воздуха или невзрывоопасных газопаровоздушных сред с температурой не выше 80 °С, не вызывающих ускоренной коррозии стали (не более 0,1 мм/год), с содержанием пыли и других твердых примесей не более 100 мг/м3, не содержащих липких веществ и волокнистых материалов.
- - предназначены, как правило, для работы без сети воздуховодов
Вентиляторы крышные осевые ВКРО
- корпус из углеродистой стали с покраской
- исполнение 2 (поток от электродвигателя)
- гравитационный клапан
- параметры питающей сети 380В/50Гц
Общие сведения
- низкого давления
- одностороннего всасывания
- назад загнутые лопатки
- исполнение 1 (колесо крепится непосредственно на валу электродвигателя)
- параметры питающей сети 380 В/50 Гц
- класс защиты электродвигателя IP54
Назначение
Вентилятор вытяжной предназначен для удаления воздуха температурой до 120°C из кухонь, помещений общественного питания и других технологических помещений. Электродвигатель вентилятора вынесен из воздушного потока за пределы корпуса, что исключает возможность его загрязнения парами, возникающими при приготовлении продуктов питания.
Конструкция
Корпус и откидная крышка вентилятора изготовлены из оцинкованной стали с наполнением шумоизолирующим материалом толщиной 40 мм. В конструкции корпуса предусмотрен штуцер для сбора жира. Откидная крышка служит для удобства обслуживания и очистки рабочего колеса. Для защиты рабочего колеса от налипаний жира перед вентилятором со стороны всасывания необходимо устанавливать жироулавливающие фильтры. Параметры фильтра определяются согласно расчетам конкретной вентиляционной сети. Вентилятор комплектуется виброизоляторами.
Условия эксплуатации
Климатическое исполнение вентиляторов У1 по ГОСТ 15150-69 (температура окружающей среды от -45 °С до +40 °С).
Вентиляторы радиальные дымоудаления ВРН-ДУ
- низкого давления
- корпус из углеродистой стали с термостойким покрытием
- одностороннего всасывания
- 12 назад загнутых лопаток
- корпус спиральный поворотный
- параметры питающей сети 380В/50Гц
- среднего давления
- корпус из углеродистой стали с термостойким покрытием
- одностороннего всасывания
- 32 вперёд загнутых лопаток
- корпус спиральный поворотный
- параметры питающей сети 380В/50Гц
Вентилятор дымоудаления ВРС-ДУ среднего давления предназначен для установки в системе противодымной вытяжной вентиляции в производственных, административных и жилых зданий (кроме категорий А и Б по НБП 105-03 ГПС МВД РФ).
Вентилятор удаляет дым температурой до +400ºС и +600ºС в течение 120 минут. Рабочее колесо изготавливается из углеродистой стали (+400ºС) или из низколегированной стали (+600ºС).
В ассортименте представлены радиальные вентиляторы ВРС-ДУ производительностью от 6000 до 50000 м3/ч, что позволит подобрать подходящую модель.
- низкого давления
- корпус из оцинкованной стали
- 12 назад загнутых лопаток
- выход потока в стороны ВКР1ДУ и вверх ВКР2ДУ
- асинхронный электродвигатель
- параметры питающей сети 380В/50Гц
Крышные вентиляторы дымоудаления ВКРДУ это центробежные вентиляторы низкого давления с выбросом дымовых масс в стороны или вверх. Рухвак выпускает модели производительностью от 1400 до 44700 м3/ч.
Компания Рухвак предлагает вентилятор дымоудаления по доступной цене, поскольку при производстве использует преимущественно отечественные материалы. Среди преимуществ вентиляторов :
- высокое качество и надежность;
- модели на 400 ºС и 600 ºС (120 мин.);
- демократичная цена на вентилятор дымоудаления крышный;
- оперативная доставка с завода в Санкт-Петербург или другого регионального склада;
- монтажный стакан для монтажа на кровли (опция);
- возможность изготовления больших партий вентиляторов.
- Техническая информация
- класс защиты IP44
- корпус из оцинкованной стали
- назад загнутые лопатки
- прост в установке, монтаже, подключении
- загнутные вперед лопатки
- корпус из оцинкованной стали
- класс защиты электродвигателя IP54
- внешнероторный двигатель со встроенной термозащитой
- загнутные назад лопатки
- корпус из оцинкованной стали
- класс защиты электродвигателя IP54
- внешнероторный двигатель со встроенной термозащитой
Стаканы монтажные СТМ предназначены для монтажа на кровле здания и установки на них:
- крышных вентиляторов общего назначения ВКРЦ(М) (коррозионностойкого исполнения ВКРЦ(М)К)
- дымоудаления ВКРЦ(М)ДУ.
Варианты изготовления
СТМ - из углеродистой стали с полимерным покрытием;
СТМДУ - из углеродистой стали с покрытием термостойкой эмалью;
СТМК - из нержавеющей стали.
Поддоны представляют собой сборную конструкцию, состоящую из колпака и четырех полос для его крепления. Колпак имеет встроенный штуцер для сбора и отвода конденсата.
Сборка поддона и его крепление к монтажному стакану осуществляется с помощью крепежа (входят в комплект поставки).
Виброизоляция является важнейшим средством противостояния вибрации и снижения уровня шума в различных ситуациях.

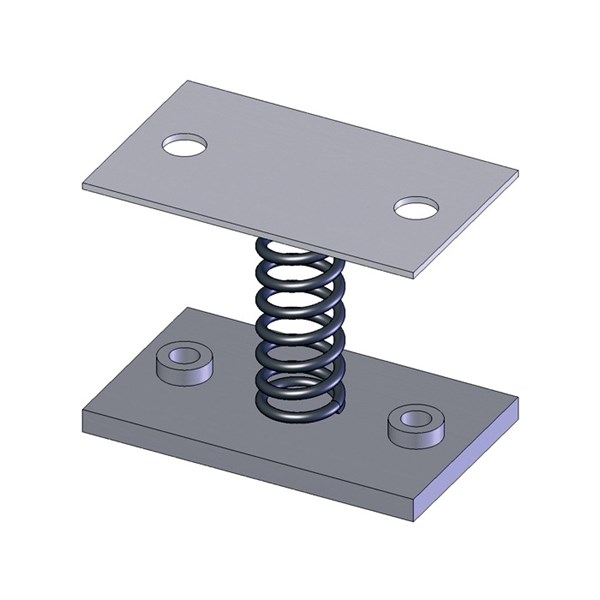

Основным отличием виброизоляции с помощью пружинных виброопор является:
- низкая собственная частота (2-3 Гц), что позволяет виброизолировать оборудование с низкими частотами возбуждающих сил с эффективностью до 90 %;
- отсутствие остаточных деформаций, старения и, как следствие, неограниченный срок службы.
